Comment changer ses injecteurs de RENAULT CLIO 3 1.5 dCi 86 CV ?

Comment changer ses injecteurs de RENAULT CLIO 3 1.5 dCi 86 CV ?

Publié par Team Auto Platinium



CHANGER VOS INJECTEURS DE RENAULT CLIO 3 1.5 dCi 86 CV AU MEILLEUR PRIX



L’entretien du système de carburant joue un rôle crucial dans la performance et la longévité d’un véhicule. Vous disposez d’une RENAULT CLIO 3 1.5 dCi 86 CV et vous ignorez comment assurer la maintenance des injecteurs de votre véhicule ? Cet article se propose de détailler, étape par étape, les procédures d’intervention sur ce système vital. Suivez ce guide pour maîtriser les techniques de dépose et de repose des injecteurs, ainsi que les ajustements nécessaires pour garantir un fonctionnement optimal de votre moteur.

Les précautions à prendre avant de début de l’opération

L’intervention sur le système de carburant d’un véhicule est une opération délicate qui exige une préparation minutieuse pour éviter tout risque de contamination ou de dysfonctionnement ultérieur. La première étape cruciale consiste à nettoyer soigneusement la zone d’intervention. La présence de débris ou de saletés peut entraîner des obstructions ou des dommages aux composants sensibles du système de carburant, affectant ainsi la performance du moteur.

Notez précisément la position des injecteurs avant de les retirer. Cette précaution permet de s’assurer que chaque injecteur sera réinstallé dans son emplacement d’origine, garantissant ainsi une distribution optimale du carburant dans les cylindres. Le remplacement des joints est une autre étape importante pour prévenir les fuites de carburant, qui peuvent non seulement réduire l’efficacité énergétique, mais aussi poser un risque sérieux pour la sécurité.

Vérifiez le numéro de pièce de chaque injecteur de carburant avant son installation pour assurer la compatibilité avec le moteur spécifique du véhicule. Enfin, le remplacement des conduites de carburant de haute pression est recommandé pour maintenir l’intégrité du système de carburant, évitant ainsi les risques de rupture sous pression et les fuites potentielles. Ces étapes préparatoires sont fondamentales pour garantir une intervention réussie et sécurisée sur le système de carburant. Les deux figures suivantes montrent deux outils dont vous aurez besoin pour réussir la dépose-repose des injecteurs : une clé et un kit d’outillage de nettoyage d’alésage d’injecteurs :

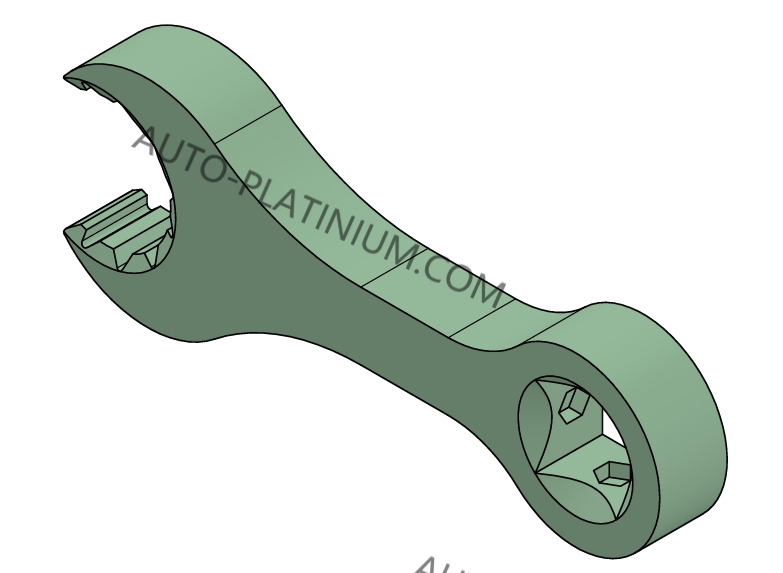

Clé : (1746) :

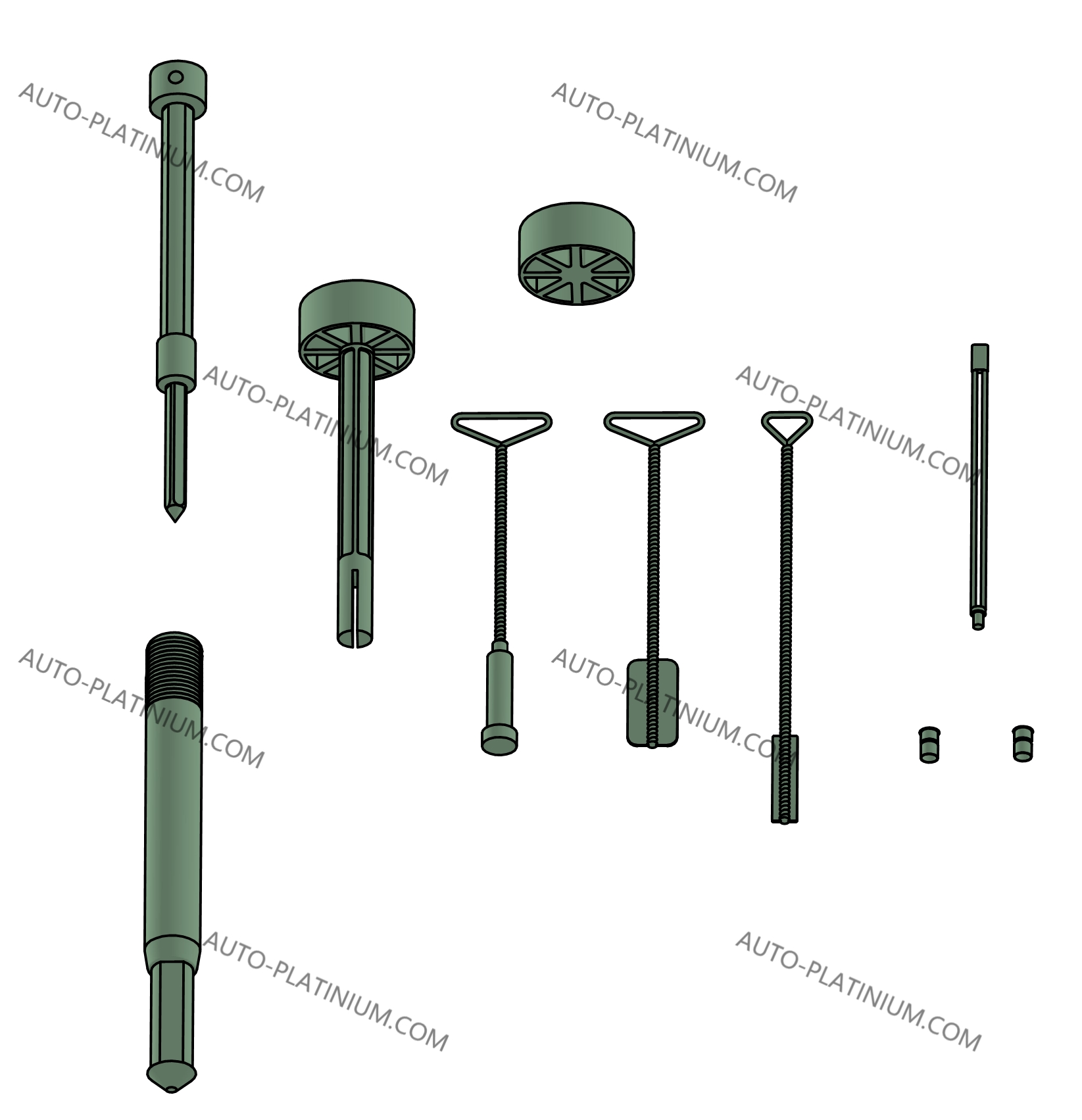

 Kit d'outillage de nettoyage d'alésage d'injecteurs : (1817)

Procédure de dépose

La dépose des composants du système de carburant est une étape critique dans l’entretien d’un véhicule, nécessitant précision et attention aux détails. Cette procédure implique plusieurs actions clés, allant du retrait de la protection du moteur à la déconnexion des injecteurs et des conduites de carburant de haute pression. Chaque étape doit être exécutée avec soin pour assurer la sécurité et l’efficacité du processus.

1. Retrait de la protection et accès aux composants

La première étape de la dépose consiste à retirer la protection du moteur, une mesure de sécurité essentielle pour accéder aux composants internes sans risque de dommage ou de contamination. Une fois cette protection enlevée, il est nécessaire de déposer les tubes d’admission d’air pour dégager l’espace de travail autour du moteur. Cette action permet non seulement un meilleur accès aux autres composants, mais aussi de prévenir toute obstruction lors de la suite des opérations.

La déconnexion du capteur de pression d’air de suralimentation est également cruciale, car elle évite les erreurs de lecture qui pourraient affecter la performance du moteur après la réinstallation. Assurez-vous par ailleurs d’écarter le tube de la jauge d’huile. Il s’agit d’une petite précaution, mais qui garantit un accès non entravé lors des étapes suivantes, notamment pour le retrait du couvercle de la rampe d’alimentation en carburant.

2. Déconnexion et retrait des composants clés

Après avoir préparé l’espace de travail, le processus se poursuit avec la déconnexion des bougies de préchauffage, une étape préliminaire avant de s’attaquer aux injecteurs eux-mêmes. La déconnexion des injecteurs doit suivre un ordre spécifique, généralement 3-4-1-2, pour maintenir l’équilibre du moteur et prévenir les erreurs de montage. Avant de retirer les injecteurs, vous devez déconnecter la conduite de retour et monter des obturateurs pour éviter l’entrée de débris dans le système.

La déconnexion du connecteur de la pompe d’injection et le retrait du support du faisceau électrique sont des étapes complémentaires qui préparent le système pour le retrait sécurisé des boulons de la rampe d’alimentation en carburant et des conduites de carburant de haute pression.

Ces actions doivent être effectuées avec une attention particulière pour éviter tout dommage aux composants sensibles.

3. Finalisation de la dépose

La dernière phase de la dépose concerne le retrait des injecteurs et des joints, après avoir dégagé toutes les connexions et tous les supports nécessaires. Le retrait des injecteurs est une opération délicate qui nécessite une manipulation soigneuse pour ne pas endommager les orifices d’injection ou les injecteurs eux-mêmes. Une fois retirés, il est conseillé de remplacer les joints pour garantir une étanchéité parfaite lors de la réinstallation.

Le retrait des conduites de carburant de haute pression entre la rampe et les injecteurs est également une étape critique, nécessitant l’utilisation d’une clé de 14 (1746) pour éviter les dommages :

Enfin, monter des obturateurs sur les orifices libérés est une mesure de protection essentielle pour empêcher l’entrée de contaminants dans le système pendant que les travaux sont en cours.

Processus de repose

Après avoir soigneusement démonté les composants du système de carburant, le processus de repose exige tout autant de précision et d’attention aux détails. Cette phase critique assure non seulement le bon fonctionnement du moteur, mais garantit également la sécurité du véhicule. La repose implique le nettoyage, la réinstallation des injecteurs et des conduites de carburant, ainsi que la vérification finale pour s’assurer de l’absence de fuites.

1. Nettoyage et préparation pour la repose

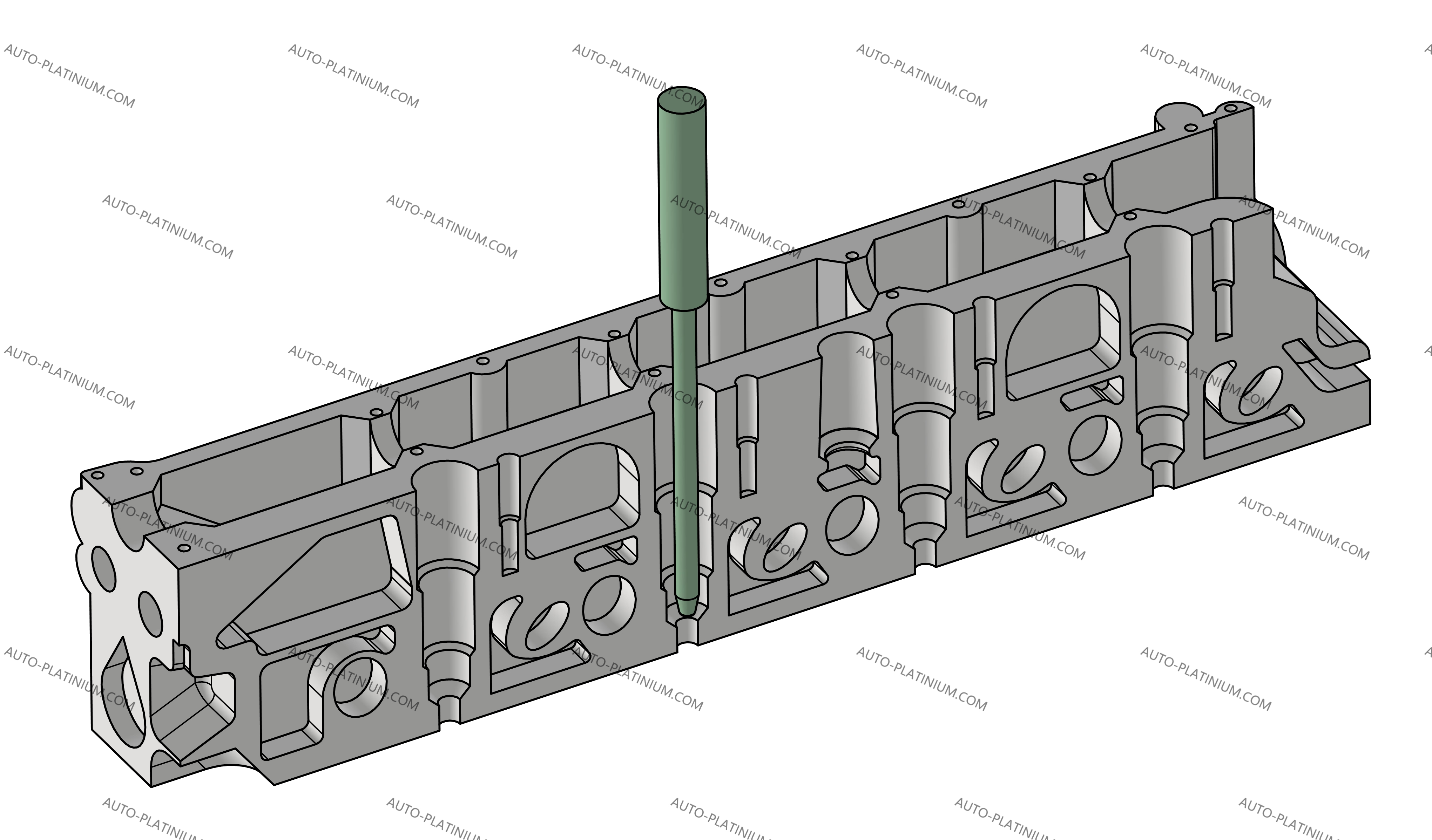

Avant de procéder à la réinstallation des injecteurs, un nettoyage approfondi de l’alésage d’injecteur comme illustré dans l’image ci-dessous est indispensable :

Nettoyer l'alésage d'injecteur (1817) :

Cette étape élimine les résidus et les contaminants susceptibles d’affecter la performance des injecteurs. Les injecteurs eux-mêmes doivent aussi être nettoyés avec soin pour garantir une pulvérisation optimale du carburant.

Il est important de réinstaller chaque injecteur dans son cylindre d’origine, conformément aux notes prises lors de la dépose. Cette précision assure une compatibilité parfaite et évite les déséquilibres dans le moteur qui pourraient survenir en cas de mauvais positionnement.

2. Réinstallation des composants

La réinstallation des injecteurs marque le début de la remise en place des composants du système de carburant. Chaque injecteur doit être inséré avec précaution dans son alésage nettoyé, suivi par la repose des conduites de carburant qui les relient à la rampe d’alimentation.

Les boulons de la rampe d’alimentation en carburant sont ensuite réinstallés, sécurisant la rampe et assurant une distribution uniforme du carburant. Le support du faisceau électrique, retiré au début de la dépose, est par ailleurs remis en place, rétablissant les connexions électriques nécessaires au bon fonctionnement des injecteurs et de la pompe d’injection.

3. Vérification finale et contrôles

Une fois tous les composants réinstallés, une vérification minutieuse de l’ensemble du système est cruciale pour s’assurer de l’absence de fuites de carburant. Cette étape finale doit être réalisée en suivant l’ordre inverse de la dépose, permettant une inspection systématique de chaque élément remis en place.

La détection et la correction de toute fuite potentielle sont nécessaires pour éviter les risques d’incendie et garantir le fonctionnement efficace et du véhicule. La repose soignée et la vérification rigoureuse des composants du système de carburant sont donc indispensables pour maintenir la performance optimale du moteur et assurer la sécurité sur la route.

Réglages de fin

Les réglages de fin sur le système de carburant, notamment après le remplacement des injecteurs, sont cruciaux pour assurer le bon fonctionnement et l’optimisation de la performance du moteur. L’utilisation d’un outil de diagnostic moderne est indispensable dans ce processus. Cet outil permet non seulement d’identifier les éventuels dysfonctionnements suite à l’intervention, mais aussi de reprogrammer les injecteurs pour qu’ils correspondent parfaitement aux spécifications techniques du moteur.

La reprogrammation assure une communication fluide entre les injecteurs et le système de gestion du moteur, optimisant ainsi la combustion du carburant, la réduction des émissions polluantes et l’amélioration de l’efficacité énergétique. Ce réglage de fin est une étape incontournable pour garantir la longévité et la fiabilité du véhicule.

Changer les injecteurs de votre RENAULT CLIO 3 1.5 dCi 86 CV est une opération délicate qui nécessite précision et attention. En suivant scrupuleusement les étapes de dépose et de repose, en effectuant un nettoyage minutieux et en procédant aux réglages de fin avec un outil de diagnostic, vous pouvez assurer le bon fonctionnement de votre système de carburant. Cette maintenance est essentielle pour optimiser la performance de votre moteur, réduire les émissions polluantes et améliorer l’efficacité énergétique de votre véhicule.
